SLT/VBT/HCTCS系列---冷凝器胶球自动在线清洗装置工作原理
SLT/VBT/HCTCS系列冷凝器胶球自动在线清洗装置不仅是一种简单的工程技术,而且还是一个节约能源保护环境,能够给用户带来实实在在利益的先进可靠的方法。

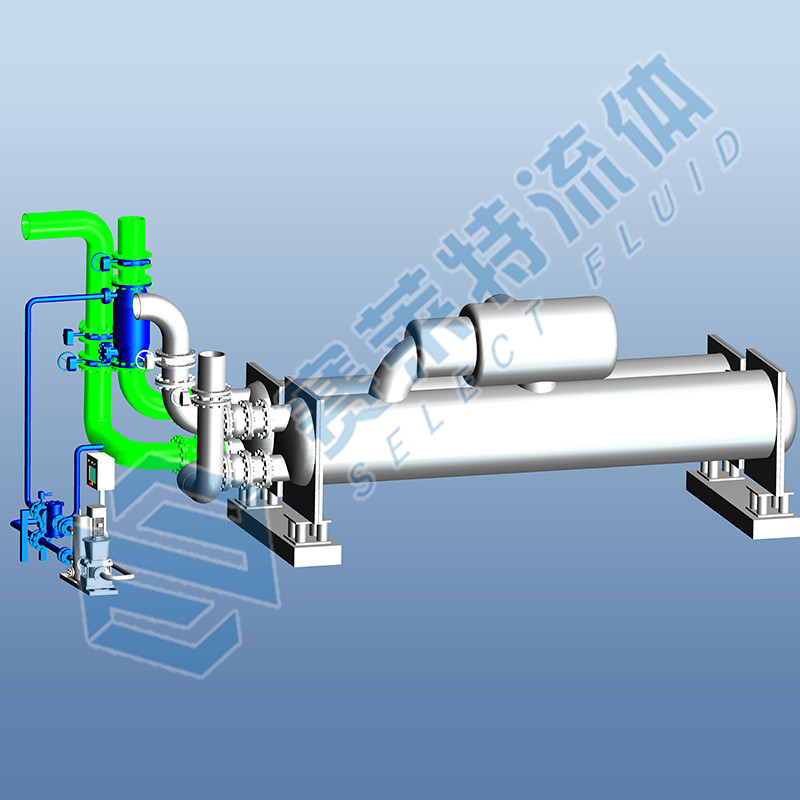

工作原理:发球器将胶球发入冷凝器中,胶球依靠水压差擦洗掉换热管内壁的污垢,在冷却水出口端通过回球器回收胶球至发球机形成一个清洗循环,通过微电脑控制程序设置清洗频率和次数,达到自动在线清洗功能。始终保持冷凝器内壁清洁,换热效率高,冷水机组制冷效率高,克服由于污垢的产生而引起冷水主机制冷效率下降,从而降低能耗,节省能源,为使用者带来实实在在的利益,降低日常使用费用。
采用了SLT/VBT/HCTCS系列胶球清洗装置可以使贵方的中央空调系统:
1)无需人工捅炮清洗而保持冷凝器换热管清洁,使其始终处于更高换热效率状态。
2)自动在线清洗不影响冷水机组正常运行。
3)降低电力消耗5—15%。
4)清除腐蚀根源,延长冷凝器换热管的使用寿命。
5)减缓冷水主机压缩机损耗,延长其寿命,减少维护费用。
6)减少化学药剂的使用,使环境污染得到降低。
7)无废水排放,运行费用低廉。

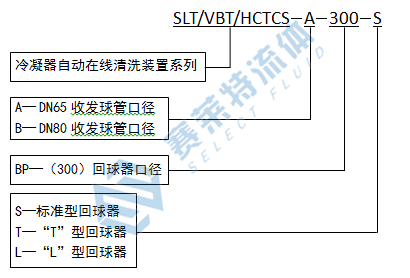

机组主要组成部分及选型说明(SLT/VBT/HCTCS系列):
SLT/VBT/HCTCS发球器
功能特点:待机状态,请洗球停留在注球器器内,系统启动时,清洗球从注球器注入空调冷却水进水管,发球水量应不小于7L/S。主体SUS304材质,注球器带有可视窗口,可观察球体状态并可以清点回球数量。
技术参数:
收发球管口口径 | DN65/80 |
主体材质 | SUS304 |
承压 | 16/25bar |

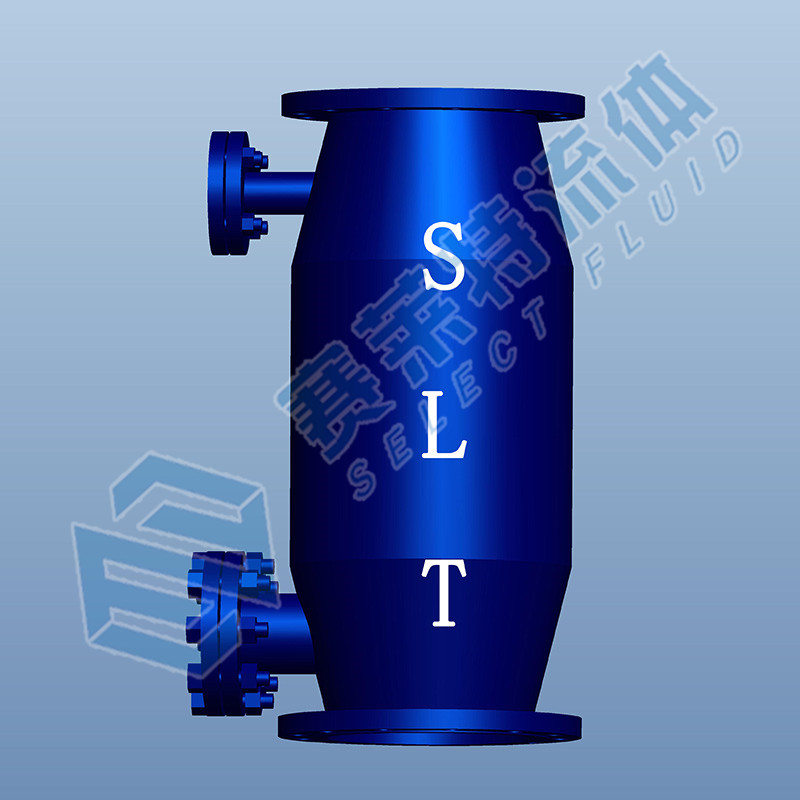

SLT/VBT/HCTCS回球器
功能特点:水流力学,将球回收到发球器。
内置SUS304滤网,碳钢外壳;当流速小于
3.0m/s时,回球器局部阻力损失小于0.5m,
有效过流面积大于连接管道截面积的3倍。
技术参数:
公称直径 | DN150-DN600 |
外壳材质 | Q345R |
滤网材质 | SUS304 |
压力 | 1.6mpa |
产品尺寸:
型号规格 | DN | DW | dn | L |
BP-150 | 150 | 219 | 65 | 530 |
BP-200 | 200 | 325 | 65 | 750 |
BP-250 | 250 | 377 | 65 | 840 |
BP-300 | 300 | 426 | 65 | 926 |
BP-350 | 350 | 480 | 80 | 1010 |
BP-400 | 400 | 530 | 80 | 1240 |
BP-450 | 450 | 630 | 80 | 1430 |
更大或更小规格尺寸、特殊规格请另询,数据如有修改, 恕不另行通知,一切以最终施工图纸为准。

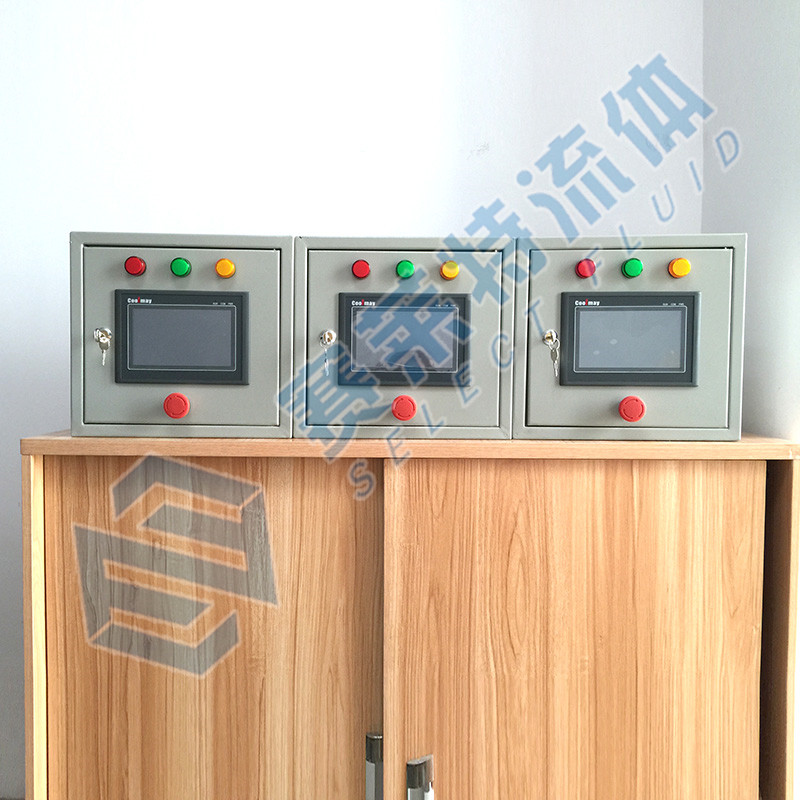

SLT/VBT/HCTCS智能可编程控制器
功能:该系统利用PLC控制程序控制全套的清
洗过程:控制清洗球的发出、收回,以及根据运行状态调节发球、收秋的频率及次数,可在线显示并记录运行状态、清洗循环次数,控制箱具有RS485接口。做到全自动控制,可以人工调节。
输入电源 | 3×380V 50HZ |
控制箱防护等级 | Lp23 |
配电最大功率 | 1.5KW~5.5KW |
控制模式 | PLC智能自动控制 |
控制功能 | 启动/停止/复位 |
消耗功率 | 50W |
耗电量 | <1KWh/天 |
原装进口清洁球
功能:由特殊橡胶海绵制成,湿态直径比换热管 内径大1~2mm,寿命期内耐化学水处理药剂腐 蚀,用于清洁换热管内壁的污物。
技术参数:
产地 | 德国 |
品牌 | SCHMITZ(思迈斯) |
最高工作温度 | 80 |
硬度 | M(中等),耐磨 |
年循环清洗次数 | 5000~7000次 |
