工作原理
根据亨利定律,气体在水中的溶解度与水温和压力相关,在一定温度下,与气体的压力成正比。在一定的压力下,与水温成反比。当降低水面的压力,则可在较低水温下,使水中的气体析出,从而除去水中的气体。真空脱气(脱氧)机就是通过在机器中产生的真空,将水中的游离气和溶解气释放出来,再通过自动排气阀排除系统,脱气后的水再注入系统。真空脱气机每20~30秒钟重复一次这样的循环。如此循环往复,最终将系统水中的所有气体脱除。
设备特点
1、自动读取系统信息,系统全自动运行
2、脱氧效率可达到>99%
3、西门子PLC智能控制系统,西门子触摸显示屏
4、消除管网噪音,气锤声从此消失
5、避免水泵气蚀,延长水泵使用寿命
6、安装简单,安装位置灵活
7、操作简便,运行稳定可靠
8、体积小,节约空间
9、消除换热器表面附着的微小气泡,提高换热效率
10、可多台并联使用
设备选型

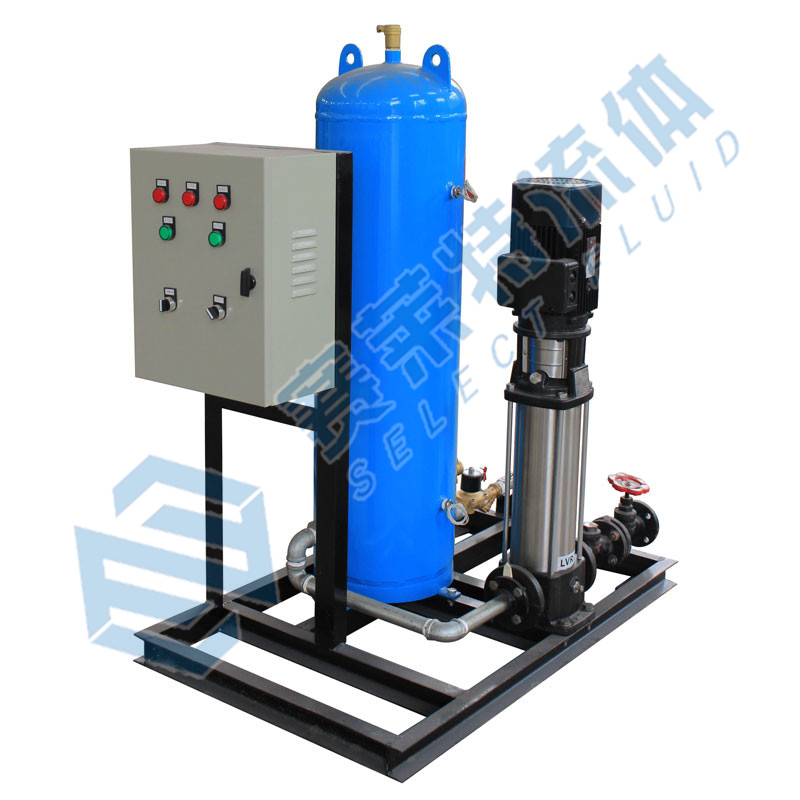

1.单泵真空脱气机特点:
☆高智能定时器控制,可实现全自动无人值守运行模式,可设定任意时间段运行,操作简便;
☆可靠的脱气设备,脱氧效率可达到>99%;
☆安装简单,可多台并联使用。
项目 | 主要技术参数 | ||
单泵真空脱气机型号 | SLT-TQ-0.6-S | SLT-TQ-1.0-S | SLT-TQ-1.6-S |
系统工作压力(MPa) | ≤0.6 | ≤1.0 | ≤1.6 |
单台最大处理系统容量(m³) | 150 | 150 | 150 |
工作环境温度(℃) | 1-50 | 1-50 | 1-50 |
系统工作水温度(℃) | 1-90 | 1-90 | 1-90 |
电源要求 | 380V/50Hz | 380V/50Hz | 380V/50Hz |
功率(kw) | 1.2 | 1.6 | 2.3 |
进出水口径(DN) | 20 | 20 | 20 |
外型尺寸(宽*厚*高)mm | 640*500*1220 | 640*500*1220 | 640*500*1220 |
净重(kg) | 140 | 150 | 160 |
2.双泵真空脱气机特点:
☆采用西门子PLC智能控制系统,西门子触摸显示屏,人性化的操作界面,可任意设定各工作参数,可实现远程通讯;
☆外型美观大方,处理容量大,双泵互为备用,安全可靠,避免故障设备停机。
项目 | 主要技术参数 | ||
双泵真空脱气机型号 | SLT-TQ-0.6-D | SLT-TQ-1.0-D | SLT-TQ-1.6-D |
系统工作压力(MPa) | ≤0.6 | ≤1.0 | ≤1.6 |
单台最大处理系统容量(m³) | 150 | 150 | 150 |
工作环境温度(℃) | 1-50 | 1-50 | 1-50 |
系统工作水温度(℃) | 1-90 | 1-90 | 1-90 |
电源要求 | 380V/50Hz | 380V/50Hz | 380V/50Hz |
功率(kw) | 1.2 | 1.6 | 2.3 |
进出水口径(DN) | 20 | 20 | 20 |
外型尺寸(宽*厚*高)mm | 1000*720*1400 | 1000*720*1400 | 1000*720*1400 |
净重(kg) | 170 | 180 | 190 |

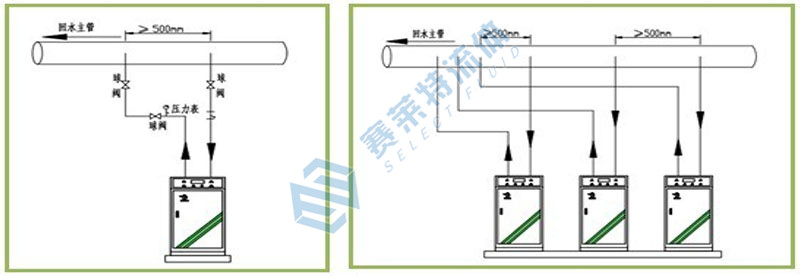

设备安装示意图
注:多台并联时,真空脱气机进出水管应直接与主干管进行连接(每台真空脱气机进出水管都应在主干管单独开口。)
