Select-JYW系列 减温减压装置

出于对输送等动力工程和热能技术的考虑,现代供热中心提供的往往是高温高压的过热蒸汽,而且在高压干饱和蒸汽减压时,也会产生过热度。但在一般情况下,蒸汽系统的热量传递过程使用的都是饱和蒸汽。因为过热蒸汽在冷凝释放蒸发焓之前必须先冷却到饱和温度,而与饱和蒸汽的蒸发焓相比,过热蒸汽冷却到饱和温度释放的热量很小。况且高温需要更高要求的换热设备,所以在很多使用蒸汽的场合,都需要减温减压器。

Select提供完整的减温减压系统,该系统主要由减压系统、减温系统和自动控制系统构成。

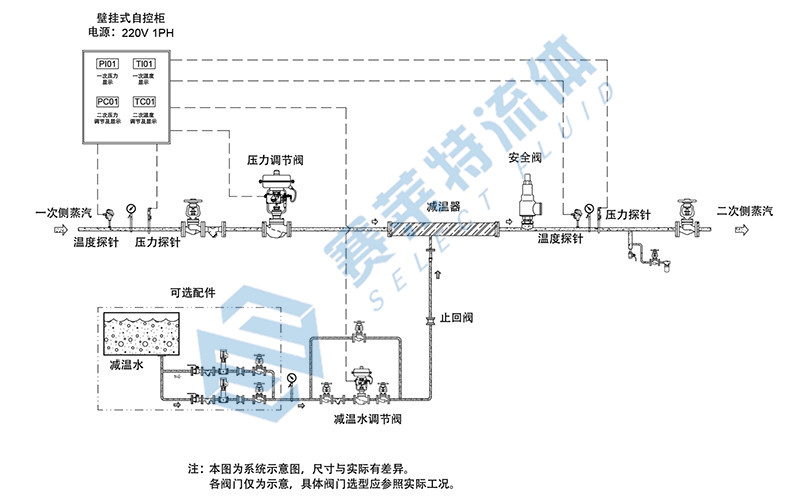

典型Select减温减压系统

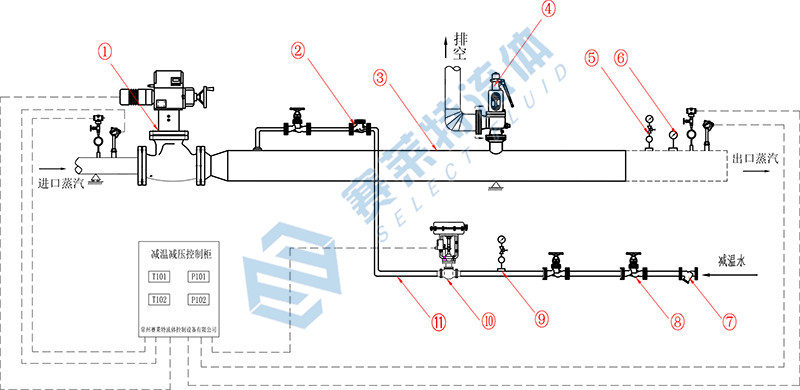

分体式减温减压装置

1、减温、减压分开进行,使蒸汽先减压,然后单独减温,分别在不同系统内完成,提高了运行的可靠性,便于压力、温度的独立调节;

2、减压系统采用三种不同结构形式的减压阀:

(1)直行程笼式减压阀结构,多用于t≤400℃,P≤2.5MPa,介质经多个小孔节流减压,阀内可设多级节流降压;

(2)双座减压阀,多用于t≤450℃,P≤4.3MPa的常规减温减压装置;

(3)柱塞式单座减压阀,多用于压力≤9.8MPa、温度≥450℃或更高参数;

3、减温喷水系统:可设置不同类型的喷嘴,可配置两种结构形式的阀门,减温水通过给水调节阀喷入管道,减温给水压力仅需:Pb ≥ 0.6P2 + 0.3MPa;

4、阀流量特性:直线或修正等百分比特性曲线,可在全行程范围内精确控制,保证二次蒸汽在30~100%额定出力范围内;

5、温度给水调节系统采用直行程高压差调节阀+雾化喷嘴或可调喷嘴,喷射流速恒定,在较小蒸汽流量下,也能达到极佳的雾化效果;

6、电/气动减压阀、电/气动给水调节阀配用直行程电/气动执行机构,减少了空行程环节,提高了调节系统的灵敏度及精确度,可调喷嘴直接安装在混合管道上,减少了占地面积;


1.减压阀    2.止回阀    3.混合管道    4.安全阀    5.压力表    6.温度计    7.截止阀    8.节流阀    9.压力表    10.给水调节阀    11.给水管
可选备件:1.增压泵    2.控制柜    3.压力变送器    4.温度变送器    5.闸阀

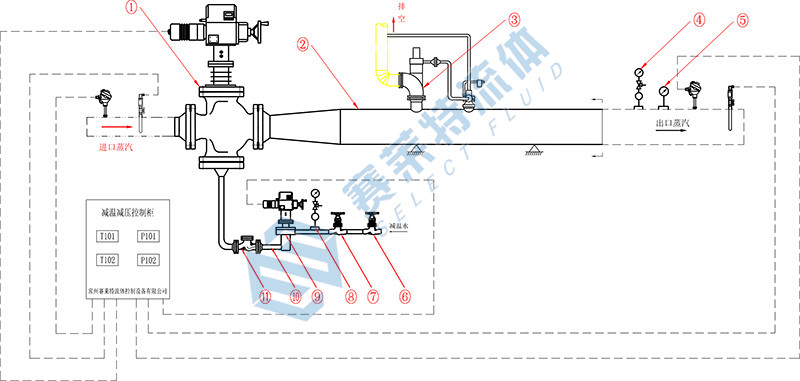

一体式减温减压装置

1、采用减温减压阀结构,使蒸汽减温、减压在同一阀内进行,使整套装置的长度大大缩短,减少占地面积,降低工程投资;

2、采用直行程双座笼式减温减压阀结构,阀内设有节流网罩,增强减温水的雾化效果;

3、减温减压阀内设雾化喷嘴,阀瓣与阀座间的节流使蒸汽保持很高的流速,在小蒸汽流量情况下,也能达到极佳的雾化效果;

4、减温减压阀内的节流孔罩和节流孔板,在起减压雾化作用的同时还具有降噪音功能;

5、流量特性:直线或修正等百分比特性曲线,可在全行程范围内精确控制,保证二次蒸汽在30~100%额定出力范围内,泄漏等级:Ⅳ级;

6、温度给水调节系统采用直行程高压差调节阀,能合理分配给水系统上的压差,大大提高温度调节系统的调节灵敏度及精确度;


1.减温减压阀    2.混合管道    3.安全阀    4.压力表    5.温度计    6.截止阀    7.节流阀    8.压力表    9.给水调节阀     10.给水管    11.止回阀
可选备件:1.增压泵    2.控制柜    3.压力变送器    4.温度变送器    5.闸阀

在上述两种常用减温减压装置之外,Select为满足各类用户工况要求,精心研发:

变频式减温减压装置;

可调喷嘴式减温减压装置;

高温高压式减温减压装置;

雾化喷嘴式减温减压装置;

笛型喷嘴式减温减压装置;


产品的选型与详细参数资料请咨询Select公司销售人员。
