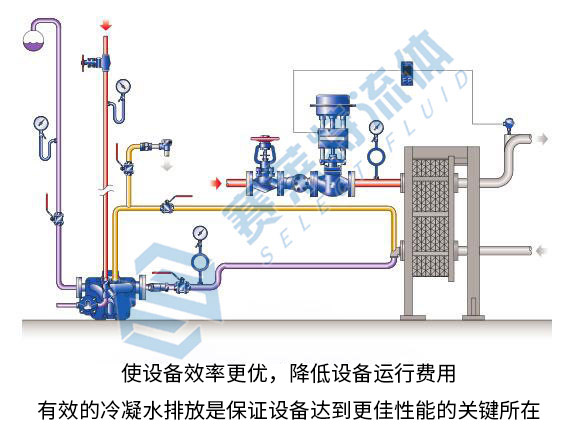

冷凝水的排放和回收中的难题

对于大部分蒸汽使用设备而言，冷凝水一经产生就必须立即排放，否则会影响系统的换热效率，增加水锤的可能性， 系统停机时积水还可能导致腐蚀。因此，有效的排放冷凝水是提高蒸汽系统性能，延长设备使用寿命的必要条件。

一般认为，换热器中的蒸汽压力足以将冷凝水排出换热器。然而在两种情况下冷凝水将无法有效地排出：

● 冷凝水背压高

● 换热器内蒸汽压力低

无论是哪一种情况发生时，都没有足够压差将冷凝水由疏水阀从换热器排至回收管道，而冷凝水无法排放就会导致换热器积水。

解决方案

Select提供了完美的解决方案，只需一套结构紧凑的SCT系列产品就能解决冷凝水排放的各种难题，SCT本身就是一整套完整的冷凝水与热能回收的系统。

性能更优：

● 结构紧凑，适合从各种安装位置回收冷凝水，不用担心回水背压低的问题，节约空间；

● 在所有的情况下都能有效回收和排放冷凝水，甚至是真空工况；

● 无需电力推动冷凝水，几乎不消耗能源—适用于危险区域；

● 产品具有提高效率和延长寿命的双重功能，能确保良好地控制蒸汽设备；

● 排水量高、选型简单、安装方便，可使用热设备的热效率变大；

●全不锈钢内部件，不锈钢浮球结构紧凑、结实耐用；

● SCT系列产品是一个封闭系统，没有任何的蒸汽泄漏， 无闪蒸蒸汽的能量浪费，即便是动力蒸汽的废气也能返回至用汽系统；

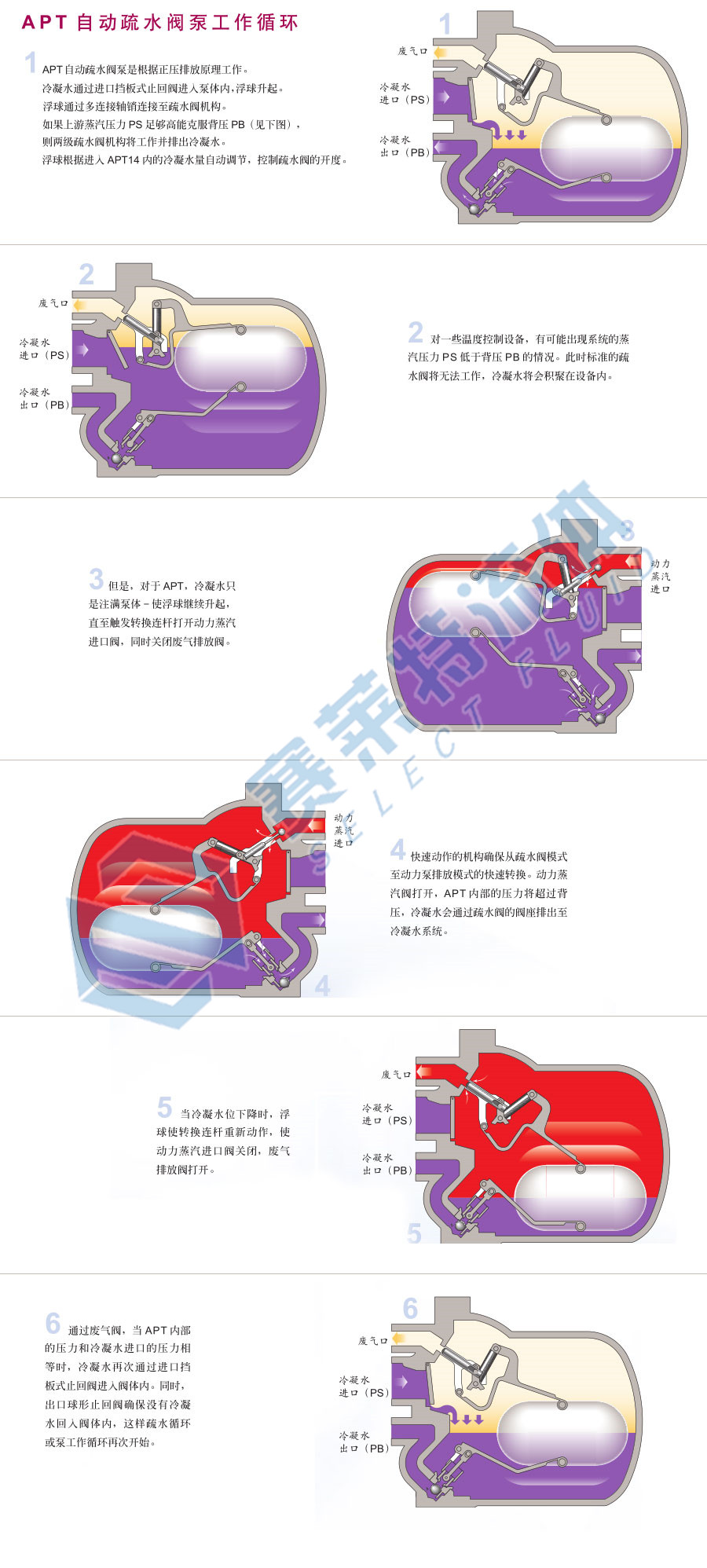

工作循环：

1. SCT自动疏水阀泵是根据正压排放原理工作。冷凝水通过进口挡板式止回阀进入泵体内，浮球升起。浮球通过多连接轴销连接至疏水阀机构。如果上游蒸汽压力PS 足够高能克服背压PB（见下图），则两级疏水阀机构将工作并排出冷凝水。浮球根据进入SCT内的冷凝水量自动调节，控制疏水阀的开度。

2. 对一些温度控制设备，有可能出现系统的蒸汽压力PS 低于背压PB 的情况。此时标准的疏水阀将无法工作，冷凝水将会积聚在设备内。

3. 但是，对于SCT，冷凝水只是注满泵体- 使浮球继续升起， 直至触发转换连杆打开动力蒸汽进口阀，同时关闭废气排放阀。

4. 快速动作的机构确保从疏水阀模式至动力泵排放模式的快速转换。动力蒸汽阀打开，SCT内部的压力将超过背压，冷凝水会通过疏水阀的阀座排出至冷凝水系统。

5. 当冷凝水位下降时，浮球使转换连杆重新动作，使动力蒸汽进口阀关闭，废气排放阀打开。

6. 通过废气阀，当SCT内部的压力和冷凝水进口的压力相等时，冷凝水再次通过进口挡板式止回阀进入阀体内。同时， 出口球形止回阀确保没有冷凝水回入阀体内，这样疏水循环或泵工作循环再次开始。

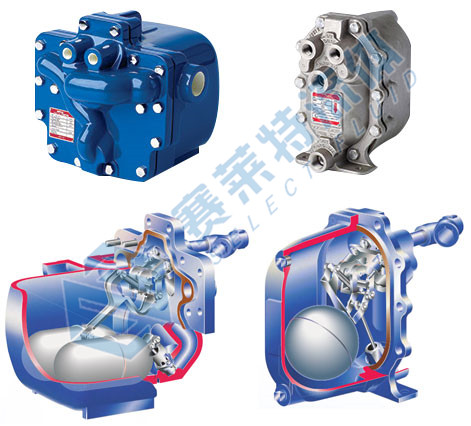

产品基本信息

产品的选型与详细参数资料请咨询Select公司销售人员。
